डीबी डीएस ओपन साइड मोटर पेडस्टल

उत्पाद विवरण

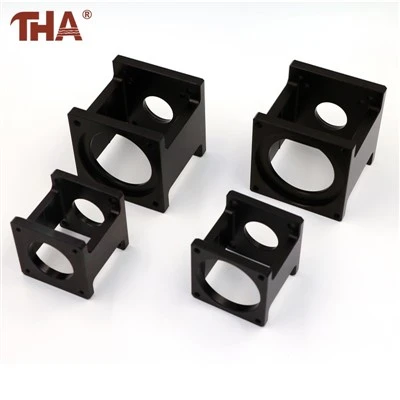

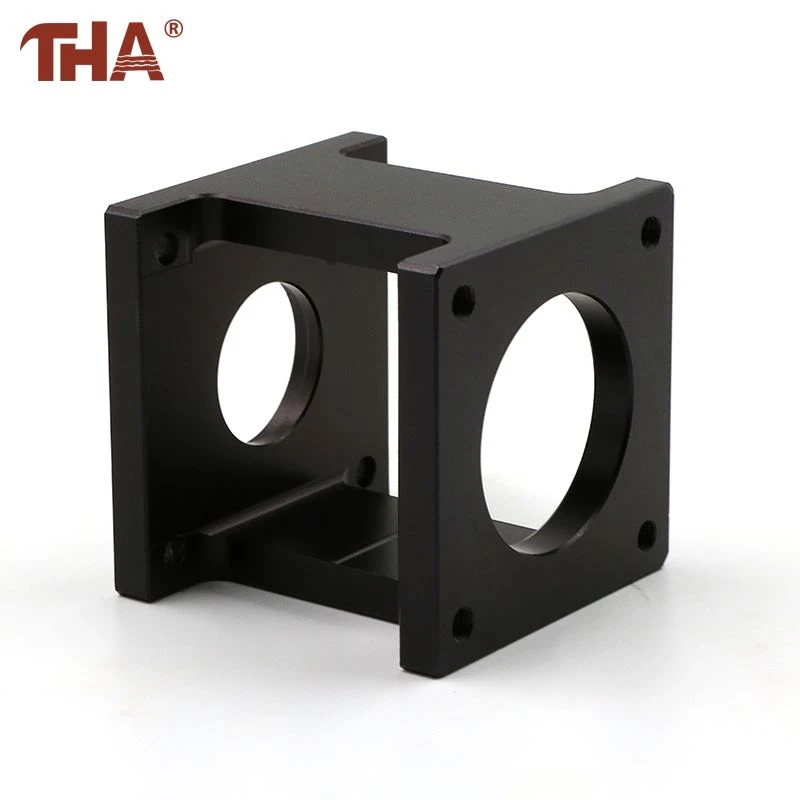

ब्रैकेट में ऊपरी और निचले सदस्यों से जुड़े दो समानांतर बढ़ते चेहरे होते हैं। एक चेहरा मोटर प्राप्त करता है, और विपरीत चेहरा निकटवर्ती ड्राइव संरचना से जुड़ता है। खुले किनारे उनके बीच की जगह को उजागर करते हैं, जिससे मोटर की स्थिति के बाद कपलिंग हब और क्लैंपिंग स्क्रू तक पहुंचा जा सकता है।



डीबी और डीएस अलग-अलग बढ़ते परिवार हैं। DB42, DB57, DB86, DB110 और DB130 सामान्य स्टेपर{6}}मोटर फ्रेम आकार के अनुरूप हैं। DS40, DS60, DS80, DS110 और DS130 संबंधित सर्वो मोटर्स द्वारा उपयोग किए जाने वाले वैकल्पिक छेद पैटर्न प्रदान करते हैं।



पदनाम में संख्या प्रत्येक ब्रैकेट आयाम को परिभाषित नहीं करती है। उदाहरण के लिए, DB42 और DS40 दोनों 40 × 40 मिमी बॉडी फेस का उपयोग करते हैं और उनकी ऊंचाई 60 मिमी है, लेकिन DB42 में 43.84 मिमी PCD के साथ 22 मिमी का उद्घाटन है, जबकि DS40 में 46 मिमी PCD के साथ 30 मिमी का उद्घाटन है।



उत्पाद वर्णन

ब्रैकेट का चयन अकेले मोटर पावर के बजाय मोटर ड्राइंग से किया जाना चाहिए। ब्रैकेट आयाम शीट के साथ पायलट व्यास, माउंटिंग होल सर्कल, शाफ्ट स्थिति और फास्टनर आकार की तुलना करें।



समान नाममात्र फ्रेम आकार वाले मॉडल आवश्यक रूप से विनिमेय नहीं हैं। DB110 और DS110 दोनों का बाहरी चेहरा 110 × 110 मिमी है, लेकिन उनके केंद्र के उद्घाटन क्रमशः 85 मिमी और 95 मिमी हैं। उनके सूचीबद्ध माउंटिंग पीसीडी मान भी भिन्न हैं।



अंतिम कसने से पहले, कपलिंग को हाथ से घुमाएं और पुष्टि करें कि इसके क्लैंप स्क्रू साइड के किसी एक छेद से पहुंच योग्य रहें। युग्मन को पूरे घूर्णन के दौरान ऊपरी और निचले कनेक्टिंग सदस्यों को भी साफ़ करना चाहिए।



यह उत्पाद खुला -फ़्रेम ब्रैकेट बॉडी है। एक कपलिंग, मोटर, बॉल स्क्रू और फिक्स्ड {{2}एंड बियरिंग यूनिट को अलग-अलग घटकों के रूप में माना जाना चाहिए जब तक कि उद्धरण में अन्यथा न कहा गया हो।



उत्पाद की जानकारी

वस्तु	विनिर्देश
उत्पाद प्रपत्र	खुला हुआ {{0}तरफा मोटर माउंटिंग फ़्रेम
स्टेपर श्रृंखला	डीबी42 डीबी57 डीबी86 डीबी110 डीबी130
सर्वो श्रृंखला	DS40 DS60 DS80 DS110 DS130
चेहरे का आयाम W×L	40 × 40 से 130 × 130 मिमी
कुल ऊँचाई एच	मॉडल के अनुसार 60 से 130 मिमी
केंद्र उद्घाटन डी	डीबी 22 से 100 मिमी डीएस 30 से 110 मिमी
मोटर होल संदर्भ	मॉडल-विशिष्ट पीसीडी आयाम ड्राइंग में दिखाया गया है
बढ़ते धागे	मॉडल के अनुसार M5 M6 या M8
आंतरिक घटक	जब तक अलग से निर्दिष्ट न किया जाए, शामिल नहीं किया जाएगा





अक्सर पूछे जाने वाले प्रश्न

क्या DS40 DB42 की जगह ले सकता है क्योंकि उनके बाहरी आयाम समान हैं?

नहीं, उनके केंद्र के उद्घाटन और मोटर माउंटिंग सर्कल अलग-अलग हैं। चयन को मोटर फ्लैंज ड्राइंग का पालन करना चाहिए।

क्या DB110 और DS110 एक ही ब्रैकेट हैं?

नहीं, उनका बाहरी चेहरा आकार 110 मिमी है, लेकिन उनके केंद्र के उद्घाटन और पीसीडी आयाम समान नहीं हैं।

क्या मोटर वाट क्षमता से मॉडल का चयन किया जा सकता है?

मोटर की शक्ति पर्याप्त नहीं है. निकला हुआ किनारा आकार, पायलट व्यास, बोल्ट {{1}सर्कल आयाम, शाफ्ट व्यास और शाफ्ट विस्तार प्रदान करें।

ब्रैकेट के किनारे खुले क्यों छोड़े गए हैं?

उद्घाटन युग्मन की स्थिति, उसके क्लैंप स्क्रू को कसने और घूमने वाले हब के आसपास की जगह की जांच करने के लिए पहुंच प्रदान करते हैं।

क्या एक अलग छेद पैटर्न तैयार किया जा सकता है?

हम OEM/ODM के तहत ग्राहक के चित्र बनाते हैं, और मानक आकारों के लिए एक टुकड़े जितने छोटे ऑर्डर स्वीकार करते हैं।



हमारे बारे में

लिशुई गुआंगयुआन इंडस्ट्री एंड ट्रेड कंपनी लिमिटेड मोटर ब्रैकेट, शाफ्ट कपलिंग, बॉल स्क्रू सपोर्ट और अन्य मैकेनिकल ट्रांसमिशन घटकों की आपूर्ति करती है। ब्रैकेट चयन की जांच मौजूदा मोटर ड्राइंग के आधार पर की जा सकती है या ग्राहक द्वारा निर्दिष्ट माउंटिंग पैटर्न के साथ की जा सकती है।
